Тип: Спиральновитая труба
Материал: Полиэтилен
Размерный ряд: от 500 до 3000 ID
Цвет: черный, внутренней и внешней стенок
Область применения: Строительство магистральных сетей хозяйственно-бытового водоотведения, систем ливневого водоотведения, отведения промышленных стоков; реновация изношенных трубопроводов; строительство дренажных систем любой сложности; изготовление колодцев, ёмкостей, резервуаров для хранения и транспортировки пищевых продуктов, агрессивных сред.
|
Диаметр DN/ID, мм |
500 - 3000 |
|
Цвет |
Черный |
|
Материал |
полиэтилен низкого давления (ПНД) |
|
Кольцевая жесткость (SN) |
SN2. SN4, SN6, SN8, SN16 |
|
Варианты исполнения |
сварка встык, с резьбой |
|
Область применения |
безнапорная канализация |
|
Способ соединения |
Соединение сваркой встык или путем свинчивания с обязательной герметизацией швов с помощью комплекта для герметизации |
|
Макс. кратковремен. температура транспортируемой среды, °С |
60 |
|
Температура монтажа |
от -10°С до +40°С |
|
Срок эксплуатации |
в течение 50 лет при условии соблюдения требований к монтажу и эксплуатации |
|
Максимальная температура, °С |
60 |
Способы соединения спиральновитых труб:
Сварка труб встык
Сварка труб встык осуществляется специальным сварочным оборудованием с монтажом термоусаживаемой ленты. Монтаж ленты осуществляется с помощью специального ролика и горелки. Под воздействием большой температуры лента стягивается до размера трубы.
При заложении труб на участках с высоким уровнем грунтовых вод, а также при эксплуатации трубопровода, предусматривающее его полное заполнение, рекомендуется производить стыковку с проваркой торцов трубы ручным экструдером.
Специально подготовленные торцы труб стыкуют, центрируя по вертикали и горизонтали. Сварной шов проваривают на всю глубину, используя сварочный пруток той же марки полиэтилена, что и свариваемая труба.
Сварка может быть произведена как изнутри, так и снаружи. Для проведения наружных сварочных работ в нижней части стыка должен быть обустроен приямок.
Экструзионную сварку труб FD диаметрами от 1200 до 1600 мм следует в обязательном порядке выполнять с внешней и внутренней стороны.
Соединение труб с резьбой
Соединение труб с резьбой производится путем их свинчивания с последующей герметизацией швов. Герметизация стыков может производиться путем сварки внутренних или наружных стенок (рис.1), а также с помощью термоусаживаемой ленты и адгезивной ленты (рис. 2).
Герметизация стыка труб FD SVT термоусаживаемой лентой исключает взаимное перемещение труб (соединение труб с резьбой).
Порядок осуществления работ по соединению труб с наружной и внутренней резьбой
• Отцентровать трубы по вертикали и горизонтали.
• Очистить соединяемую винтовую поверхность от грязи, льда, песка и т.п.
• Соединить торцы труб по резьбе. Соединение осуществляется путем закручивания трубы с внутренней резьбой в трубу с наружной резьбой и наоборот (рис. 3). Трубы свинчиваются до смыкания внутренних и наружных стенок. Для придания необходимого монтажного усилия закручивание возможно производить при помощи ремней и бруска, либо при помощи ковша экскаватора.
• На внешний стык труб сначала накладывается адгезивная лента, затем термоусаживаемая лента (рис. 4). Далее производится прогрев конструкции газовой горелкой и место стыка герметизируется. Соединение является непроницаемым для песка. Водонепроницаемость соединения обеспечивается сваркой ручным экструдером, изнутри или снаружи, либо с двух сторон.
|
|
|
|

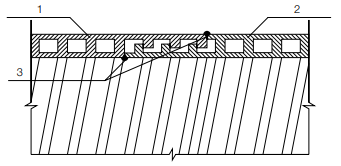

1. Труба с внутренней резьбой. 2. Труба с наружной резьбой. 3. Сварной шов. |
1. Труба с внутренней резьбой. 2. Труба с наружной резьбой. 3. Лента термоусаживаемая. 4. Лента адгезивная. |
|
Рисунок 1 |
Рисунок 2 |
|
|
|
|
Рисунок 3 |
Рисунок 4 |
